非晶態高聚物從玻璃態到橡膠態，有一個轉變——玻璃化轉變。這個轉變一般其溫度區間不超過幾度。但在轉變前后，模量的減少達三個數量級。在實用上是從硬而脆的固體變成韌性的橡膠。所以，玻璃化轉變是高聚物一個重要的特性。
形成玻璃態的主要原因，可能是高聚物分子結構不對稱，不能形成結晶；也可能是沒有足夠的能量去重排結晶。而且多數高聚物也只有在特定的條件下方能結晶。同時高聚物很難形成100%的結晶，總有部分非晶態存在，因此玻璃化轉變是高聚物普遍現象，只不過非晶態少的高聚物玻璃化轉變不明顯。
一、玻璃化轉變溫度的測定
高聚物在玻璃化轉變時，除了力學性質有很大變化，其他性質如體積，熱力學性質，磁性質等，都有很大變化。在理論上后面的變化更為重要。下面就簡要介紹：
1、體積的變化
用膨脹計測定玻璃化溫度是最常用的方法。一般是測定高聚物的比體積對溫度的關系．把曲線兩端的直線部分外推至交點作為Tg(如圖1)
從圖可以看出，玻璃化轉變同冷卻速率有關：冷卻的快。得出的Tg高；冷卻的慢，Tg就較低。同樣，加熱速率或快或慢，Tg也或高或低。產生這種現象的原因是體系沒有達到平衡。但要達到平衡，需要很長的時間(無限長)，這在實驗上做不到。通常采用的標準是每分鐘3℃。測量時常把試樣在封閉體系中加熱或冷卻，體積的變化通過填充液體的液面升降而讀出、這種液體不能和高聚物發生反應或溶解、溶脹，zui常用的是水銀、也有人用空氣作測量的流體，達時可測定壓力的變化。
其它與體積有關的性質也可用于測定，加試樣的折射系數、X射線的吸收等。
2、熱力學方法
量熱方法也是測定玻璃化溫度的常用方法。在Tg時，熱焓有明顯變化，熱容有—個突變。自從有了差熱分析(DTA)和差示掃描量熱計后，量熱方法變得更為重要。
象體積變化一樣，熱焓和熱容的變化也和速率有關：圖2表示比體積（V）和焓(H)對溫度的關系，圖3表示體膨脹系數和熱容對溫度的關系，都出現行“滯后”現象。圖中曲線1是緩慢冷卻，曲線2是正常冷卻和升溫，曲線3是快速冷卻；曲線1、3是正常升溫。
3、核磁共振法(NMR)
利用電磁性質的變化研究高聚物玻璃化轉變的方法是核磁共振法(NMR)。
在分子運動開始前，分子中的質子處于各種不同的狀態，因而反映質子狀態的NMR譜線很寬。當濕度升高，分子運動加速后，質子的環境被平均化，共振譜線變窄，到了Tg時譜線的寬度有了很大改變。圖5給出了聚氯乙烯的NNR線寬(ΔH)的變化。由圖5可得Tg為82℃。
除上述方法外，這里再列舉幾種測定玻璃化轉變的方法，如圖6、7、8所示。圖6為甲基丙烯酸丙酯的折光率—溫度曲線。由圖6可見，T> Tg,dn/dT增加，即鏈段開始運動后光線在聚合物中的傳播速度增加；圖7為天然橡膠導熱系數——溫度曲線?？梢钥闯?，T>Tg時，鏈段的無規熱運動阻礙了熱能的定向傳導，使λ值急劇減??；圖8為聚酯酸乙烯酯的膨脹率——溫度曲線。說明了T>Tg時，由于鏈段運動，“自由空間”增加，則dv/dT值急劇增大。
上面的這些測量方法多以玻璃化過程中發生的物理現象為基礎。以不同物理量為準則的測量方法,所得玻璃化溫度各不相同,而且試驗測量也相當費力和耗時,而從自由體積理論、熱力學理論和動力學理論來計算玻璃化溫度尚存在許多問題。因此,有人另辟蹊徑對聚合物的玻璃化溫度作合理的推測。下面以硬脂酸乙烯酯+ 乙酸乙烯酯+ 氯乙烯體系形成的三元聚合物為例,采用神經網絡(luò )法,建立了進料組成中各組分的摩爾分數、鏈節重量分數和聚合度等與玻璃化溫度的定量映射關系,進而對未知條件下的三元聚合物玻璃化溫度作出了預測。
神經網絡(luò )作為一種并行仿生信息處理系統,由若干層神經元組成,各層神經元之間通過聯接權進行信息傳遞與交換。本文采用具有三層結構的逆傳播神經網絡(luò )模型,網絡(luò )拓撲結
構如圖1 所示。各層神經元之間的信息通過SIGMOID 函數進行傳遞,以SDEC 為迭代收斂判據,以SDEP 表達網絡(luò )的預測能力[3 ] 。二者定義如下:
式中SQRT 表示取平方根,i 和j 分別為訓練集和測試集中的樣本序號,加和分別遍及訓練集和測試集所有樣本點,yexp、ycal和ypred分別為實驗值、標定值和預測值。網絡(luò )的權值調整按如下方式進行wij = wij +αδi x j +ηΔw ij其中w ij為上一層中神經元i 到下一層神經元j 的聯接權, x j為相應神經元的輸出值,δ為對應神經元的誤差項,ΔWij為上次迭代權值與前次迭代權值之差,a和η分別稱為學習效率和沖量因子。有關神經網絡(luò )逆傳播算法的詳細內容參見文獻[4 ,5 ]。玻璃化溫度標志著聚合物物理性質的巨大變化。在Tg 以上,玻璃態聚合物將變得柔順而趨向于流動。要對Tg 做出預測,首先要了解影響Tg 的因素。在相同的試驗條件下,影響聚合物Tg 的主要因素是聚合物的結構特性。包括鏈的柔性、支化情況、鏈規整性和聚合物的分子量。對于聚合物來說,不同成分的鏈節比例及各組成鏈節的重量分數都將影響Tg 值。鏈的柔性取決于組成主鏈的化學結構的本性,化學鏈易旋轉的柔性鏈趨向于有低的Tg,若某種集團的引入阻礙鏈的旋轉而使其僵硬,則會(huì )使Tg 升高,側鏈的生成將阻礙鏈的旋轉,從而提高Tg 值,側鏈越大,這種效應越明顯。另一方面,側鏈的增大,降低了聚合物鏈間作用力,弱化了分子間力對Tg 的影響,側鏈效應具有雙重作用。從聚合物的鏈節成分比例看,各組成成分的差異,影響了鏈的規整性,規整性好,利于分子的斂集,限制了分子的內旋轉,使玻璃化溫度Tg 升高。從分子量效應看,隨聚合物分子量的增加,端基分率減小,自由體積減小,鏈的自由度也減小,Tg 值則升高。
綜合上述分析,在處理硬脂酸乙烯酯+ 乙酸乙烯酯+ 氯乙烯三元共聚體系時,我們選擇了合成聚合物時進料組成中三個成分的摩爾分數(X1 ,X2 ,X3) ,以此表達聚合物組成鏈節比例的數量效應,考慮到各單體重量上的差異,我們選擇了聚合物中硬脂酸乙烯酯的重量分數和乙酸乙烯酯的重量分數來表示鏈節組成上的重量效應(W1 ,W2) 鏈的柔性、規整性及支化情況均與此組成效應相關,比如當硬脂酸乙烯酯的重量分數超過約0. 4 時,聚合物鏈出現支化。對于分子量效應,我們選擇了聚合度(N) 來表達。這樣我們得到6 個影響Tg 的因素,由此構成6 維空間R6 (X1 ,X2 ,X3 ,W1 ,W2 ,N) ,而聚合物的Tg 將構成一維空間R1 ( Tg) ,為建立兩個空間的聯系,我們選擇神經網絡(luò ),采用631 網絡(luò )拓撲結構,即輸入層設置6 個節點,分別對應于6 個影響因素,輸出層設置1 個節點,對應于Tg 的響應值,隱含層設置3 個節點,以適應由6 維空間到1 維空間映射的復雜性要求。訓練過程的學習效率取為0. 35 ,沖量因子取為0. 85 。從文獻中收集到的數據如表1 所示,取其中前36 組數據作為訓練集,其余12 組數據為測試集。以訓練集數據訓練神經網絡(luò ),構造由6 維空間到1 維空間的映射關系,當SDEC 達到4. 6915時,網絡(luò )迭代8800 次,此時停止訓練并轉入對測試集的預測,以檢驗訓練模型的預測能力,得到的SDEP值為3. 2253 。神經網絡(luò )訓練過程中誤差演化曲線如圖9 所示,實驗值和預測值之間關系如圖10 所示。從圖9 可以看出,訓練過程是收斂的,說明學習效率和沖量因子的選擇是合理的。從圖10 可以看出,實驗值和預測值是比較接近的,說明由神經網絡(luò )得到的模型是可靠的,實現的由6 維空間到1維空間的映射關系是正確的。
二、玻璃化轉變的理論
玻璃化轉變有很多理論，但不外乎從熱力學的角度去計算理想玻璃態的熵，或是從玻璃化轉變的松弛現象去考慮動力學過程。
1、自由體積理論
自由體積理論認為高聚物的體積是有兩部分組成的，一部分是大分子本身的占有體積，另一部分是分子間的空隙，后者即為自由體積。在溫度比較高時，自由體積較大，能夠發生鏈段的短程擴散運動，而不斷地進行構象重排。溫度降低，自由體積減小，降至Tg以下時，自由體積減小到一臨界值一下，此時鏈段的短程擴散運動已不能發生，高聚物表現為固體的性質，這是就發生了玻璃化轉變。
WLF方程預示了玻璃化轉變的等自由體積狀態。根據WLF方程
根據Doolittle經驗式，并假定在Tg時，自由體積分數為fg ；在Tg以上時，自由體積分數隨溫度線性變化。
由此可推導出WLF方程式的類似形式
于是，C1=B/2.303fg,C2=。B是Doolittle方程中的常數，近似等于1。
從許多實驗事實，發現在大部分非晶態高聚物中，
由此，這就是說，玻璃化轉變時高聚物的自由體積都等于體積的2.5%。上述結論可以用圖12加以具體說明。Fox和Flory認為：在Tg時，玻璃態的比體積是Vg。其中部分是大分子的占由體積Vo’。Vo是絕對零度時的占有體積，隨溫度上升，分子熱運動振幅增大，引起占有體積膨脹，替膨脹系數是βg。Vg中的另一部分是自由體積Vf，在Tg以下，分子運動凍結，Vf被凍結在高聚物中不再變化。于是，T=Tg時，比體積是
而T>Tg時，比體積是
式中βr是Tg以上的替膨脹系數，這時，除了占有體積的正常膨脹外，自由有體積也在膨脹，
從圖12可以知道，自幼體積膨脹系數就是Δβ，Δβ=βr-βg=βf。當溫度降到Tg時，自由體積的分數達到臨界值，等于2.5%。這時，高聚物進入玻璃態。
自由體積理論是一個玻璃化轉變處于一個等自由體機狀態的理論，談隨著冷卻速率不同，高聚物的Tg并不一樣，因此Tg時的自由體機并不相同，同時，自由體積理論認為T(mén)g以下自由體積不變，實際是會(huì )變得。Kovacs曾對高聚物的體積松弛做過大量的研究工作，他把淬火后的高聚物恒溫放置，發現高聚物的體積隨著放置時間的變長而不斷變小，這表明自由體積在不斷減小，但減小的速率越來越慢。高聚物中自由體的多少和其物性關系很大。
按照Ehrenfedst對平衡熱力學的定義，轉變可以分成一級轉變和二級轉變。如轉變前后的兩種物態分別用下標1、2表示，則在轉變點兩種物態的Gibbs自由能應相等，即
但在轉變點對一級相變來說，自由能對溫度T、壓力P的一階導數在轉變時是不連續的；而對二級轉變來說，二階導數是不連續的；
一級轉變
二級轉變
根據熱力學的關系，可以明確自由能F對T,P的一階導數和二階導數的物理意義。因為
其中S熵，V是體積，Cp是熱容，β是體膨脹系數，κ是壓縮系數。
因此，一級相變，在轉折點，兩種物態的熵和體積不相等。
二級轉變，在轉變點，兩種物態的Cp，β，κ不相等
在玻璃化轉變時，高聚物的Cp，β，κ恰恰都有不連續性，所以通常把玻璃化轉變看作是二級相變，其實并沒達到熱力學平衡，因而不是真正的二級相變。
Gibbs和Dimarzio的理論，是玻璃化轉變的熱力學理論zui嚴密的代表，它通過對構象熵隨溫度的變化進行了復雜的數學處理，證明通過T2(高聚物熵為零真正二級轉變時的溫度)時，F和S是連續變化的，內能和體積也是連續變化的，但Cp和α不連續變化，從而從理論上預言，在T2時存在真正的熱力學二級相變。
G—D理論認為，盡管事實上無法達到T2,因而無法用實驗證明其存在。但是，在正常動力學條件下觀察到的實驗的玻璃化轉變行為和T2處的二級轉變非常相似，T2和Tg是彼此相關的，影響它們的因素應該相互平行，因此，理論得到了關于T2的結果，應當也適用于Tg。在這樣的框架內，得到了一系列結果，很好的說明了玻璃化轉變行為與交聯密度，增塑，共聚和分子量的關系，也解釋了壓力對T2,Tg的影響。
G—D理論認為T(mén)2時存在真正的二級熱力學轉變，因此壓力對Tg的影響可以直接從平衡熱力學關系式求出。對于—級相轉變，轉變溫度的壓力依賴性由clapeyron方程確定
此式不能直接應用于二級轉變，因為此時ΔV和ΔS都為零，dT/dP不確定。但是，我們可以援引L’Hopital法則，將式(13)右邊的分子和分母分別求導，以求得極限值。將式
(13)右邊的分子和分母分別對T求導，并根據式(12)可得
如果對壓力求導,則結果為
所以壓力對T2的影響，當然也就是對的影響，可以用式(14)和(15)表示。式
(15)和自由體積理論的結果式相同，并與實驗結果基本相符，說明G—D理論是成功的。
G—D理論預言的熱力學二級轉變溫度T2，可以由WLF方程求出。當取Tg作為參考溫度時
式中。稱為移動因子，是溫度為時的松弛時間，C1和C2兩個經驗常數此時可取近似普適值．分別等于17.44和51.6。根據前面的分析，到T= T2時，構象重排需要無限長的時間，即；或者說，為將一個有著無限時間標尺的實驗數據，移動到有限的時間標尺，必須取。顯然，滿足上述條件，方程式(16)右邊的分子維持有限值時，分母必須變?yōu)榱?，?/span>
因而
3、動力學理論
玻璃化轉變現象有著明顯的動力學性質，Tg與實驗時間標尺有關，因此有人認為玻璃化轉變是由動力學方面的因素引起的。
zui初的動力學理論認為，當高聚物收縮時，體積收縮有兩部分組成：一是連鍛的運動降低，另一部分是連鍛的構象重排成能量較低狀態，后者又一個松弛時間。在降溫過程中，當構想重排的松弛時間適應不了降溫速度，這種運動就被凍結出現玻璃化轉變。
動力學理論的另一類型式位壘理論，這些理論認為大分子構想重排時涉及到主鏈上單鍵的旋轉，鍵在旋轉時存在位壘，當溫度在Tg以上時，分子運動有足夠的能量去克服位壘，達到平衡。但當溫度降低時，分子熱運動的能量不足以克服位壘，于是便發生了分子運動的凍結。
由于玻璃化轉變是與分子運動有關的現象，而分子運動又和分子結構有著密切關系，所以分子鏈的柔順性、分子間作用力以及共聚、共混、增塑等都是影響高聚物Tg的重要內因。此外，外界條件如作用力、作用力速率,升(陣)溫速度等也是值得注意的影響因索。
分子鏈的柔順性是決定高聚物Tg的最重要的因素。主鏈柔順性越好，玻璃化溫度越低。
主鏈由飽和單鍵構成的高聚物，因為分子鏈可以固定單鍵進行內旋轉，所以Tg都不高，特別是沒有極性側基取代時，其Tg更低。不同的單鍵中，內旋轉位壘較小的，Tg較低。例如：

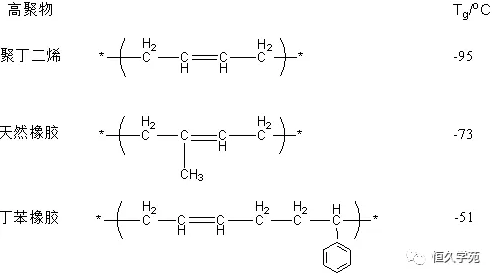

主鏈中含有孤立雙鍵的高聚物，雖然雙鍵本身不能內旋轉，但雙鍵旁的α單鍵更易旋轉，所以Tg都比較低。例如，丁二烯類橡膠都有較低的玻璃化溫度。
(2)取代基

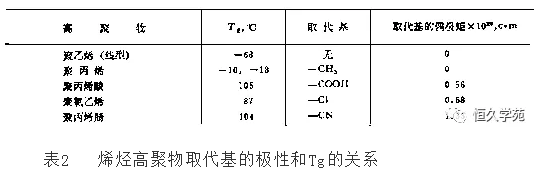

旁側基團的極性，對分子鏈的內旋轉和分子間的相互作用都會(huì )產生很大的影響。側基的極性越強，Tg越高。一些烯烴類聚合物的Tg與取代基極性的關系如表2所示。
此外，增加分子鏈上極性基團的數量，也能提高高聚物的Tg.但當極性基團的數量超過一定值后，由于它們之間的靜電斥力超過吸引力，反而導致分子鏈間距離增大，Tg下降。取代基的位阻增加，分子鏈內旋轉受阻礙程度增加，Tg升高。
應當強調指出，側基的存在并不總是使Tg增大的。取代基在主鏈上的對稱性對Tg也有很大影響，聚偏二氯乙烯中極性取代基對稱雙取代，偶極抵銷一部分，整個分子極性矩減小，內旋轉位壘降低，柔性增加，其Tg比聚氯乙烯為低；而聚異丁烯的每個鏈節上，有兩個對稱的側甲基，使主鏈間距離增大，鏈間作用力減弱，內旋轉位壘降低，柔性增加，其Tg比聚丙烯為低。又如，當高聚物中存在柔性側基時，隨著側基的增大，在一定范圍內，由于柔性側基使分子間距離加大，相互作用減弱，即產生“內增塑”作用，所以，Tg反而下降。(3)幾何異構
單取代烯類高聚物如聚丙烯酸酯、聚苯乙烯等的玻璃化溫度幾乎與它們的立構無關，而雙取代烯類高聚物的玻璃化溫度都與立構類型有關。一般，全同立構的Tg較低，間同立構的Tg較高。在順?lè )串悩嬛?，往往反式分子鏈較硬，Tg較大。
分子鏈間有離子鍵可以顯著提高Tg。例如，聚丙烯酸中加入金屬離子，Tg會(huì )大大提高，其效果又隨離子的價數而定。用Na+使Tg從l06℃提高到280℃；用Cu2+取代Na+， Tg提高到500℃。
無規共聚物的Tg介于兩種共聚組分單體的Tg之間，并且隨著共聚組分的變化，其Tg在兩種均聚物的Tg之間線性或非線性變化。非無規共聚物中，zui簡單的是交替共聚，他們可以看成是兩種單體組成一個重復單元的均聚物，因此只有一個Tg。而嵌段或接枝共聚物情況就復雜多了。
(2)交聯隨著交聯點的增加，高聚物自由體積減少，分子鏈的運動受到約束的程度也增加，相鄰交聯點之間平均鏈長變小，所以Tg升高。
分子量的增加使Tg增加，特別是在分子量很小時，這種影響明顯，當分子量超過一定的程度后，Tg隨分子量變化就不明顯了。
增塑劑對Tg的影響也是相當顯著的，玻璃化溫度較高的聚合物在加入增塑劑后，可以使Tg明顯下降。例如：純的聚氯乙烯Tg=78℃,在室溫下是硬塑料，加入45%的增塑劑后，Tg=-30℃，可以作為橡膠代用品。淀粉的玻璃化溫度在加水前后就有明顯的變化。
馬德柱，何平笙等《高舉伍的結構和性能》 科學出版社 1995.06
何曼君，陳維孝等《高分子物理》 復旦大學出版社 2004.06
于同隱，唐敖慶等《高分子化學與物理專論》 中山大學出版社 1984.07
任金霞，曹益林等. 利用神經網絡(luò )預測聚合物玻璃化溫度，河南科學，1999，17(3).
Walter Kauzmann, The nature of the glassy state and the behavior ofliquids at low temperatures
