亚洲国产综合精品久久久久_亚洲日韩乱码中文无码蜜桃_精品国产成a人在线观看黄_人妻真实露脸〔23p〕_av区无码字幕中文一区_强奷绝色年轻女教师_久久精品免费视频碰碰_国产91高跟丝袜_亚洲网红自慰白浆喷水网站_又黄又爽安全无码人妻

GB/T17391-1998

1、范圍



本標準規定了用測定氧化誘導期來(lái)判定聚乙烯管材管件熱穩定性的試驗方法

本標準適用于聚乙烯管材、管件及原料。

2、引用標準

下列標準所包含的條文，通過(guò)在本標準中引用而構成為本標準的條文，本標準出版時(shí)，所示版本均為有效，所有標準都會(huì )被修訂，使用本標準的各方應探討使用本標準的zui新版本的可能性。

GB9352--88     熱塑性塑料壓縮試樣的制備

GB13464—92   物質(zhì)熱穩定性的熱分析試驗方法

3、原理

通過(guò)測定試樣在高溫條件下開(kāi)始發(fā)生自動(dòng)催化反應的時(shí)間，對試樣的熱穩定性作出評價(jià)。

4、試驗儀器和主要參數

實(shí)驗儀器：能連續記錄試樣溫度的差熱分析儀（DTA），北京恒久實(shí)驗設備有限公司HCR-1/2/3差式掃描量熱計（DSC）北京恒久實(shí)驗設備有限公司HSC-1/2/3或其他類(lèi)似的熱分析儀器精度為0.1度



分析天平：感量為0.1mg

氧氣和高純度氮氣供氣及氣體切換裝置

氣體流量計

5、試樣

管材和管件試樣制備：

在管材和管件上截取一塊20~30mm寬的圓環(huán)，從圓環(huán)上截取一個(gè)20mm長(cháng)度的弧線(xiàn)段，在弧線(xiàn)段上截取一個(gè)直徑略小于熱分析樣品皿的圓柱體，最后用鋒利刀具從圓柱體上切割一個(gè)中15±0.5mg的圓片狀試樣。

原料試樣制備：

方法A：按GB9352的規定，在150±3 度下加熱兩分鐘進(jìn)行壓片后截取一個(gè)直徑略小于熱分析樣品皿的圓柱體，最后用鋒利刀具從圓柱體上切割一個(gè)中15±0.5mg的圓片狀試樣。

方法B：將原料切成1mm*1mm*0.5mm的粒狀或厚度為0.2mm的薄片狀，然后稱(chēng)取15±0.5mg 作為試樣。

當發(fā)生爭議時(shí)，以方法A為仲裁方法。

每組試樣數量為五個(gè)

試樣應避免直接爆、暴露在陽(yáng)光下。

6、實(shí)驗步驟：

按GB13464—92中附錄A 的方法校正熱分析儀。

接通氧氣和氮氣，打開(kāi)氣體切換裝置，分別調節兩種氣體的流量，使之均達到50±5cm³/min 然后切換成氮氣。

將盛有（15±0.5mg）試樣的開(kāi)口鋁皿置于熱分析儀器的樣品支持架上。

以20度/min的速率升溫至200±0.1度，使該溫度恒定。開(kāi)始記錄熱曲線(xiàn)（如溫度-時(shí)間關(guān)系曲線(xiàn)）保持恒溫5min（原料試樣采用B方法時(shí)保持7min）后，迅速切換成氧氣。

7、實(shí)驗結果

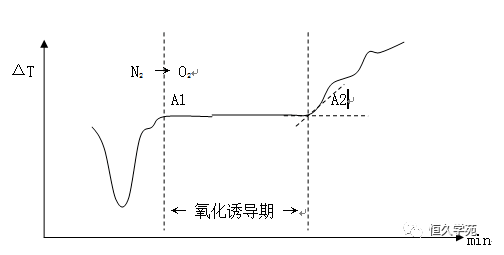

在實(shí)驗記錄到的熱曲線(xiàn)上，標出由氮氣切換成氧氣的點(diǎn)A1，給出曲線(xiàn)明顯變化時(shí)zui大斜率的切線(xiàn)，標出此切線(xiàn)與基線(xiàn)延長(cháng)線(xiàn)的交點(diǎn)A2，其兩點(diǎn)間的時(shí)間即為表示試樣熱穩定性的氧化誘導期（min）實(shí)驗結果取五次實(shí)驗的算術(shù)平均值。

8、實(shí)驗報告

實(shí)驗報告應有以下內容

國家標準代號

材料名稱(chēng)規格和型號

儀器型號和實(shí)驗條件

試驗結果包括最大值和最小值
