亚洲国产综合精品久久久久_亚洲日韩乱码中文无码蜜桃_精品国产成a人在线观看黄_人妻真实露脸〔23p〕_av区无码字幕中文一区_强奷绝色年轻女教师_久久精品免费视频碰碰_国产91高跟丝袜_亚洲网红自慰白浆喷水网站_又黄又爽安全无码人妻

影響差熱曲線的因素比較多，其主要的影響因素大致有下列幾個方面：

1)?儀器的影響

為了保證試樣側(cè)與參比物側(cè)盡量對稱，要求試樣支持器和參比物支持器，尤其兩者的相應(yīng)熱電偶要盡量一樣（包括材質(zhì)，接點大小，安裝位置等），兩個坩堝在爐中相對位置也要盡量一致。爐子的均溫區(qū)盡可能大些，升溫速率要均勻，恒溫控制誤差要小。這樣，DTA曲線的基線才能穩(wěn)定，有利于提高差熱分析的靈敏度。

2)?操作條件的影響

①?升溫速率的影響

升溫速率常常影響差熱峰的形狀，位置和相鄰峰的分辯率。升溫速率越大，峰形越尖，峰高也增加，峰頂溫度也越高。反之，升溫速率過小則差熱峰變圓變低，有時甚至顯示不出來；升溫速率越大，分辯率越低，有時相臨兩個很近的吸熱或放熱峰，由于升溫速率過快，使兩峰完全重疊。

總之，提高升溫速率有利于峰形的改善，但過大的升溫速率卻又會掩蔽一些峰，并使峰頂?shù)臏囟戎灯?。由此可見，升溫速率的大小要根?jù)試樣的性質(zhì)和量來進(jìn)行選擇。

2)?氣氛的影響

不同性質(zhì)的氣氛如氧化性、還原性和惰性氣氛對差熱曲線的影響是很大的，例如在空氣和氫氣的氣氛下對鎳催化劑進(jìn)行差熱分析，所得到的結(jié)果截然不同。在空氣中鎳催化劑被氧化而產(chǎn)生放熱峰。而在氫氣下基本上穩(wěn)定的。

3)?壓力的影響

根據(jù)克拉伯龍方程：

P——蒸氣壓；△H——相變熱焓；△V——相變前后摩爾體積的變化；T——轉(zhuǎn)變時的絕對溫度。

對于涉及釋放或消耗氣體的反應(yīng)以及升華、氣化過程，氣氛的壓力對差熱曲線有著較大的影響。

4)?坩堝材料的影響

在差熱分析中所采用的坩堝材料大致有玻璃、鋁、陶瓷、剛玉、石英和鉑等，要坩堝材料在實驗過程中對試樣、產(chǎn)物（含中間產(chǎn)物）、氣氛等都是惰性的，并且不起催化作用。

一般情況下，坩堝材料的選擇可按以下原則來選擇：

對于堿性物質(zhì)，不能使用玻璃、陶瓷類坩堝。

含氟的高聚物與硅形成硅的化合物，所以也不能使用這類材料的坩堝。

鉑具有高溫穩(wěn)定性和抗蝕性，尤其在高溫下，往往選用鉑坩堝，但應(yīng)該注意的是它并不適用于含磷、硫和鹵素的試樣。

此外，鉑對許多有機(jī)、無機(jī)反應(yīng)有催化作用。如果忽略這些，會導(dǎo)致嚴(yán)重的誤差。

5)?試樣的影響

在差熱分析中試樣的熱傳導(dǎo)性和熱擴(kuò)散性都會對DTA曲線產(chǎn)生較大的影響。如果涉及有氣體參加或釋放氣體的反應(yīng)，還和氣體擴(kuò)散等因素有關(guān)。顯然這些影響因素與試樣的用量、粒度、裝填的均勻性和密實程序以及稀釋劑等密切相關(guān)。

①試樣用量

試樣量的多少也影響差熱曲線的形狀。試樣量越大，差熱峰越寬，越圓滑。其原因是因為加熱過程中，從試樣表面到中心存在溫度梯度，試樣越多，這種梯度越大，差熱峰也就越寬。這樣將會影響熱將就溫度值的準(zhǔn)確測定。有時甚至?xí)斐上噜彑釋⒕偷闹丿B。

另外，對有氣體產(chǎn)生的反應(yīng)，試樣多了，影響氣體的擴(kuò)散，也會引起差熱峰變寬。因此，就提高分辯率來說，試量樣越少越好，當(dāng)然，這還得取決于儀器的靈敏度。

②試樣的粒度

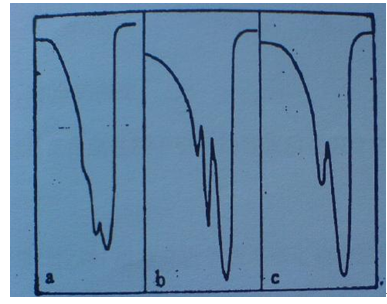

從CuSO₄·5H₂O（藍(lán)礬）的脫水生成CuSO₄·H₂O的差熱曲線可看出試樣粒度對DTA曲線的影響，圖中a的粒度最大（14-18目），三個峰重疊；b的粒度適中（52-72目），三個峰可以明顯區(qū)分；c的試樣粒度過?。?/span>72-100目），只出現(xiàn)兩個峰（如下圖）。對一些有氣體產(chǎn)生的反應(yīng)來說，試樣粒度適當(dāng)特別重要；對沒有氣體參加的反應(yīng)則粒度的影響較小。
