亚洲国产综合精品久久久久_亚洲日韩乱码中文无码蜜桃_精品国产成a人在线观看黄_人妻真实露脸〔23p〕_av区无码字幕中文一区_强奷绝色年轻女教师_久久精品免费视频碰碰_国产91高跟丝袜_亚洲网红自慰白浆喷水网站_又黄又爽安全无码人妻

  在做熱分析測(cè)試時(shí)，好多同學(xué)對(duì)熱分析測(cè)試不太了解，針對(duì)此，小編對(duì)網(wǎng)上海量知識(shí)進(jìn)行整理，希望可以幫助到大家；

  儀器因素的影響：

  1）儀器加熱方式、爐子形狀、尺寸等，會(huì)影響DTA曲線的基線穩(wěn)定性。

  2）樣品支持器的影響

  3）熱電偶的影響

  4）儀器電路系統(tǒng)工作狀態(tài)的影響

  在差熱分析中所采用的坩堝材料大致有：玻璃、陶瓷、α-Al2O3、石英和鉑等。

  要求：對(duì)試樣、產(chǎn)物（包括中間產(chǎn)物）、氣氛都是惰性的，并且不起催化作用。對(duì)堿性物質(zhì)（如Na2CO3）不能用玻璃、陶瓷類坩堝；含氟高聚物（如聚四氟乙烯）與硅形成化合物，也不能使用玻璃、陶瓷類坩堝；鉑具有高熱穩(wěn)定性和抗腐蝕性，高溫時(shí)常選用，但不適用于含有P、S和鹵素的試樣。

  另外，Pt對(duì)許多有機(jī)、無(wú)機(jī)反應(yīng)具有催化作用，若忽視可導(dǎo)致嚴(yán)重的誤差。


  實(shí)驗(yàn)條件的影響：

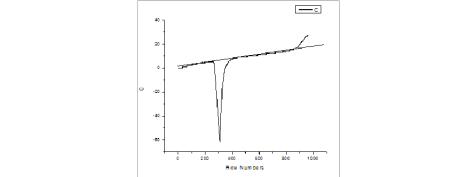

  1.升溫速率f影響峰的形狀、位置和相鄰峰的分辨率。升溫速率越大，峰位向高溫方向遷移，峰變尖銳。使試樣分解偏離平衡條件的程度也大，易使基線漂移,并導(dǎo)致相鄰兩個(gè)峰重疊，分辨力下降。慢的升溫速率，基線漂移小，使體系接近平衡條件，得到寬而淺的峰，也能使相鄰兩峰更好地分離，因而分辨力高。但測(cè)定時(shí)間長(zhǎng)，需要儀器的靈敏度高。

  2. 氣氛的影響不同性質(zhì)的氣氛如氧化性、還原性和惰性氣氛對(duì)DTA曲線的影響是很大的。

  如：在空氣和氫氣的氣氛下對(duì)鎳催化劑進(jìn)行差熱分析，所得到的結(jié)果截然不同。在空氣中鎳催化劑被氧化而產(chǎn)生放熱峰。試樣的影響在DTA中試樣的熱傳導(dǎo)性和熱擴(kuò)散性都會(huì)對(duì)DTA曲線產(chǎn)生較大的影響，若涉及氣體參加或釋放氣體的反應(yīng)，還和氣體的擴(kuò)散等因素有關(guān)，顯然這些影響因素與試樣的用量、粒度、裝填的均勻性和密實(shí)程度以及稀釋劑等密切相關(guān)。

  1.試樣用量的影響；試樣用量大，易使相鄰兩峰重疊，分辨力降低。一般盡可能減少用量，過(guò)多會(huì)使樣品內(nèi)部傳熱慢、溫度梯度大，導(dǎo)致峰形擴(kuò)大和分辨率下降。zui多大至毫克。

  2.試樣粒度的影響；粒度會(huì)影響峰形和峰位，尤其對(duì)有氣相參與的反應(yīng)。通常采用小顆粒樣品，樣品應(yīng)磨細(xì)過(guò)篩并在坩堝中裝填均勻。同一種試樣應(yīng)選應(yīng)相同的粒度。

  3.稀釋劑的影響；在差熱分析中有時(shí)需要在試樣中添加稀釋劑，常用的稀釋劑有參比物或其它惰性材料，添加的目的有以下幾方面：

  4.改善基線；防止試樣燒結(jié)；調(diào)節(jié)試樣的熱導(dǎo)性；增加試樣的透氣性，以防試樣噴濺；配制不同濃度的試樣。

  以上就是對(duì)網(wǎng)絡(luò)上DTA相關(guān)資料的整理，如有測(cè)試需求，持續(xù)關(guān)注。
